PixelCube

‎


Description

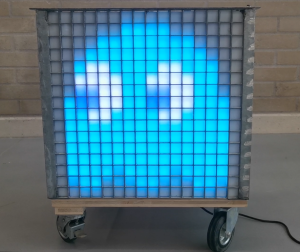

Le PixelCube est un dispositif lumineux interactif conçu à partir d’un bac à fleurs en caillebotis.

Il a été développé pour :

• recréer l’esthétique des pixels en 8 bits,
• afficher des motifs programmables et des personnages de jeux vidéo (Pac-Man notamment),
• servir de support pédagogique pour initier des jeunes en formation ForPro à la soudure et à la programmation électronique.

Difficulté

Intermédiaire

Durée

6 heures

Lieu

Lieu fermé -> Fab Lab.

Equipement, outils and BOM (bill of materials)

Description	Qté	Lien
Bande LED WS2813 30led/m	35pcs	https://www.distrelec.ch/fr/ws2813-bande-led-rvb-30-led-ws2813-1m-5v-8a-9w-rvb-seeed-studio-104020108/p/30121593?trackQuery=ruban%20led&pos=5&origPos=1&origPageSize=50&track=true&filterapplied=filter_dissupplyvoltagenum_fr_ds%3D5&sid=5bii2IH3pC&itemList=search
Alimentation 5V/300W	1pce	https://www.distrelec.ch/fr/alimentation-decoupage-300w-5v-60a-mean-well-rsp-320/p/11041314?pos=5&origPos=2&pageSize=25&origPageSize=50&track=true&filterapplied=filter_disoutputvoltage1num_fr_ds%3D5%26filter_disoutputcurrent1num_fr_ds%3D60&sid=GuSfuiD8Mq&itemList=category
Câble JST-SM	64pcs	https://www.mouser.ch/ProductDetail/SparkFun/CAB-14576?qs=r5DSvlrkXmKXtH%2FsuYBQWw%3D%3D&mgh=1&utm_id=20002739518&utm_source=google&utm_medium=cpc&utm_marketing_tactic=emeacorp&gad_source=1&gad_campaignid=20002741852&gbraid=0AAAAADn_wf0G02N9hmvk-QGnp5fpF_I3o&gclid=CjwKCAjwwNbEBhBpEiwAFYLtGEj9V_PEU_S3ksQrJfYmABYNCxtyvbHUk7kfqtIctuWHgQbybf6eYRoCw7AQAvD_BwE
Arduino Uno	1pce	https://www.distrelec.ch/de/mikrocontroller-board-uno-arduino-a000066/p/11038919?pup_e=1&pup_cid=361191&pup_id=11038919&gclsrc=aw.ds&gclsrc=aw.ds&cq_src=google_ads&cq_cmp=18261832767&cq_con=&cq_term=&cq_med=pla&cq_plac=&cq_net=x&cq_pos=&cq_plt=gp&gad_source=1&gad_campaignid=18261864183&gbraid=0AAAAAD_utRA0hA4R3plb09HfoxSFZ8Etw&gclid=Cj0KCQjwh5vFBhCyARIsAHBx2wxwr3BjTeJDMb2aY-70mLCbFOzY7AuSXX-gWBo-zUp_JzohRfZ1-zoaApdWEALw_wcB
Polystyrol	1.5m2	https://www.hornbach.ch/fr/p/plaque-en-polystyrene-2-5x1000x1000-mm-lisse-opale/7012036/
Peuplier contreplaqué 4mm	1.5m2	https://www.hornbach.ch/fr/p/contrepl-peupl-dim-fixe-1200x600x4-mm/5216003/
Colle de montage transparente	1 pce	https://www.hornbach.ch/fr/p/colle-de-montage-pattex-coller-au-lieu-de-percer-transparente-290-g/10029760/
Fiche mâle T12	1pce	https://www.hornbach.ch/fr/p/fiche-male-t12-noire/5022888/
Câble électrique 3x0.75mm2	5m	https://www.hornbach.ch/fr/p/cable-dappareil-tldr-3x0-75-mm-noir-5-m/5017623/

• Fer à souder
• Fil de soudure
• Fil multibrins 0.5mm2
• Ruban adhésif toilé
• Ruban adhésif double-faces

Sécurité

-

Préparation

À faire avant l’activité

Instructions

• Découper 64 bandes Polystyrol qui serviront de diffuseurs. Avec la découpeuse laser ou à la scie. Dimensions 29.5mm x 530 mm
• Coller les bandes dans le caillebotis avec la colle de montage.
• Découper les 4 planche de support à bandes LEDS dans le contreplaqué de 4mm.
• Fixer les LEDS sur les planches à l'aide de ruban adhésif double-faces.
• Souder les fils selon le schéma de câblage.
• Téléverser le code dans un Arduino UNO.

  Erreur lors de la création de la vignette : Fichier avec des dimensions supérieures à 12,5 Mp

  Schéma de câblage

Eclaté

Conseils (to-do / not do)

Il faut prendre son mal en patience pour souder les LEDS, c'est long et les rubans sont fragiles...

Vidéos, présentations, dessins

Dessins techniques, code

Tous le code et outils ici: https://github.com/onlfait/PixelCube

Date

21.08.2025

Crédits

Inspiration: https://www.instructables.com/Pacman-LED-Pixel-Panel-Costume/

Financé par

Projet Explore

Partenaires

ForPro

Références

https://fr.wikipedia.org/wiki/Pac-Man

https://fastled.io/

https://www.arduino.cc/
