PixelCube
Description
Le PixelCube est un dispositif lumineux interactif conçu à partir d’un bac à fleurs en caillebotis.
Il a été développé pour :
- recréer l’esthétique des pixels en 8 bits,
- afficher des motifs programmables et des personnages de jeux vidéo (Pac-Man notamment),
- servir de support pédagogique pour initier des jeunes en formation ForPro à la soudure et à la programmation électronique.
Difficulté
Intermédiaire
Difficulté
+12
Durée
6 heures
Lieu
MakerLab ou lieu fermé
Competences metiers
- Souder des composants électronique
- Tester, ajuster et assurer le bon fonctionnement d'un dispositif interactif
- Assembler un dispositif interactif intégrant des composants mécaniques, électroniques et lumineux.
Competences transversales
- Travailler avec rigueur
- Résoudre des problèmes
- Accepter des critiques constructives
Equipement, outils and BOM (bill of materials)
- Fer à souder
- Fil de soudure
- Fil multibrins 0.5mm2
- Ruban adhésif toilé
- Ruban adhésif double-faces
Sécurité
-
Préparation

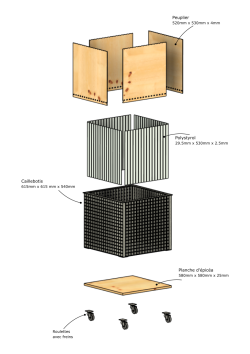

Découper 64 bandes Polystyrol qui serviront de diffuseurs. Avec la découpeuse laser ou à la scie. Dimensions 29.5mm x 530 mm
Instructions
- Coller les bandes dans le caillebotis avec la colle de montage.
- Découper les 4 planche de support à bandes LEDS dans le contreplaqué de 4mm.
- Fixer les LEDs sur les planches à l'aide de ruban adhésif double-faces.
- Souder les fils selon le schéma de câblage.
- Téléverser le code dans un Arduino UNO.
Erreur lors de la création de la vignette : Fichier avec des dimensions supérieures à 12,5 Mp Schéma de câblage
Conseils (to-do / not do)
Il faut prendre son mal en patience pour souder les LEDs, c'est long et les rubans sont fragiles... Mais le resultat est très satisfaisant pour tous les participants!
Vidéos, présentations, dessins
Dessins techniques, code
Tous le code et outils ici: https://github.com/onlfait/PixelCube
Date
21.08.2025
Crédits
Inspiration: https://www.instructables.com/Pacman-LED-Pixel-Panel-Costume/
Financé par
Projet Explore
