Découpeuse laser : Alignement des miroirs

Si vous avez : changé les miroirs, une perte de puissance du faisceau ou un dédoublement du faisceau; vous devrez aligner les miroirs. Cette manipulation est très importante pour un fonctionnement optimal de la machine et demande de la précision et beaucoup de patience.

Matériel[modifier | modifier le wikicode]

Avant même d'allumer la machines il faudra s'assurer de la présence de quelques outils :

ruban de papier adhésif de marquage
de cible rentrant dans les trous devant les miroirs (18mm de diamètre avec une croix passant par le centre et rejoignant le bord)
de cible dans un rectangle à la taille de l'entrée au dernier miroir (rectangle de 44mm par 53mm avec une cible (18mm toujours) centré horizontalement et avec son centre à 18mm du haut du rectangle)
d'un ordinateur
une ou deux planche sacrifiables et dont les paramètres de découpe sont connue
d'une découpeuse laser au CO2
un crayon

Principe[modifier | modifier le wikicode]

Description de la machine[modifier | modifier le wikicode]

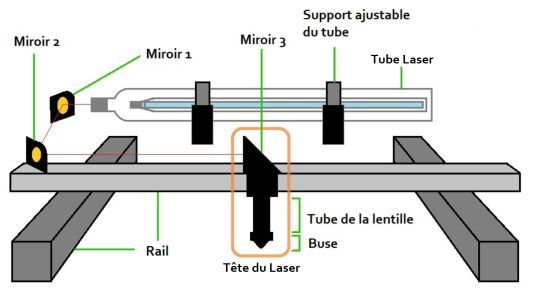

La découpeuse laser au CO2 fonctionne avec un jeu de miroir qui guide le faisceau jusqu'à la buse d'où sort le laser.

Comment changer l'angle des miroirs[modifier | modifier le wikicode]

Si vous sentez que vous dévissez dans le vide, alors essayez d'utiliser une combinaison pour déplacer le miroir dans le sens voulu. Par exemple si vous voulez tourner le miroir sur la droite vous pouvez visser l'écrou de l'angle et compenser la hauteur prise par le déplacement en diagonale avec l'écrou du haut. Ce cas de figure ne devrait pas arriver sauf au dernier miroir.

Objectif[modifier | modifier le wikicode]

L'objectif premier (contrairement à ce que l'on peut penser) est d'avoir le faisceau le plus droit possible, si le faisceau part d'un miroir avec un angle, le point où il touchera le miroir sera décalé entre la position Y = 0 et Y = 400. Il faut tout de même que le faisceau soit vers le centre de cible (dans un rayon de 5mm autour max) afin qu'il touche la lentille, mais puisque la lentille fait converger les rayons en un point (idéalement le bois que l'on veut graver) il n'est pas nécessaire que le faisceau passe parfaitement par le centre de chaque cible.

Fixer les cibles[modifier | modifier le wikicode]

Vous aurez deux types de cible à savoir placer correctement. Attention il ne faut JAMAIS avoir plus d'une cible sur la machine sinon vous bloquerez le faisceau :

Cible pour miroir 1 et 2 :[modifier | modifier le wikicode]

Il s'agit des cible ronde, placez les dans le trou de visé qui se trouve juste devant le miroir en essayant d'avoir les 2 axes de la cible le plus droit possible.

Puis fixez là avec de l'adhésif (ce dernier doit être assez transparent pour laisser apparaître les axes.

Cible pour miroir 3 :[modifier | modifier le wikicode]

Cette cible se place sur la tête du laser, elle devrait être au mesure de cette dernière et donc épouser la sa forme. Placez là bien en faisant très attention à aligné les côtés de la cible avec les bord de la tête. Puis fixez la avec deux bandes d'adhésif sur les bords.

Contrôler le décalage du faisceau[modifier | modifier le wikicode]

Avant de commencer à ajuster les miroirs, on va commencer par vérifier si le faisceau est droit en partant du miroir 1. Pour ce faire on va utiliser le miroir 2 ainsi que le rail qui influe sur la position Y. Fixez la cible comme vue précédemment . Il va falloir effectuer deux "tire" de laser. Faites un premier tire au plus proche du miroir 1 et un second au plus loin.

Si les deux point sont confondu (superposé, un seul point apparaît après les 2 tires) dans un rayon de 5mm autour de la cible, alors le laser est droit entre ces miroirs. Vous pouvez donc effectuer la même étape pour le faisceau partant du miroir 2 pour rejoindre la tête en vous plaçant au centre de l'axe Y.

Si deux point assez distinct sont sur la cible alors vous devrez les aligner en modifiant l'orientation du miroir 1.

Aligner le faisceau entre les miroirs[modifier | modifier le wikicode]

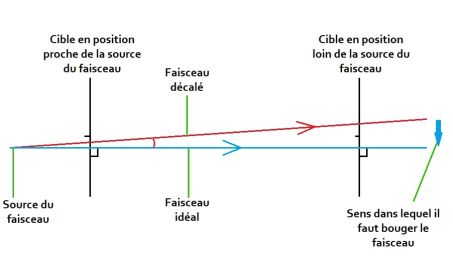

Pour aligner le faisceau, vous devrez effectuer des tires de laser en alternant la position proche et loin de la source du faisceau (le dernier miroir traversé par le faisceau avant d'atteindre la cible).

Pour aligner les deux marques sur la cible vous devrez orienter les miroir de façon à rapprocher la marque de la cible quand elle est éloigné vers la marque sur la cible en position proche jusqu'à ce que les deux marque soit confondu.

Une fois le faisceau droit, il faut mesurer sa distance du centre, s'il est en dehors de la marge d'erreur (5mm à partir du centre pour rappel) c'est alors que le faisceau n'arrive pas de façon droite au miroir que vous essayer de régler (si vous êtes entre le miroir 1 et 2 il faudra effectuer l'alignement du tube).

Entre le miroir 2 et 3[modifier | modifier le wikicode]

La particularité de cette étape c'est que le miroir 2 voyage en Y, ce qui veut dire que si le faisceau entre le miroir 1 et 2 n'est pas droit alors le décalage que va prendre le laser va varié en fonction de la position en Y de la tête et le laser sera inréglable. Assurez vous d'avoir bien aligné le laser entre ces miroirs avant de vous attaquer à cette étape.

Puisque le miroir voyage sur l'axe Y, même si le laser est droit, un décalage même infime pourra être amplifié avec la distance que le laser voyage a partir de là. Donc pour effectuer le plus précisément l'alignement du faisceau, effectuez cette étape à équidistance entre le point où le miroir 2 est au plus proche du 1 et le point où il est au plus loin.

Une fois le faisceau droit, effectuez des testes à chacun des 4 coins de la machine. si le décalage est trop important réalignez le faisceau entre le miroir 2 et 3. Si un seul coin est nettement plus décalé, alors il se peut qu'il y est un problème mécanique sur le raille (comme une bosse par exemple).

Alignement du dernier miroir[modifier | modifier le wikicode]

Bonne nouvelle, vous avez presque terminé. Il vous faudra effectuer un dernier alignement. Le miroir 3 peut être assez étrange à réglé, surtout si les écrous sont complétement dévissé. Là où les autres miroirs ont des écrous assez sensible, ici il faudra pas hésiter à tourner l'écrou à 180° voir plus.

Pour toute cette étape, vous devrez retirer la buse, le tube de la lentille lui vous servira lui à faire et à visez la cible. Et placez vous au centre des axes X et Y de la machine (pour les même raison qu'à la partie précédente).

On va utiliser le même principe ici est le même que pour les autres miroirs, on vas effectuer deux tire à différente distances du miroir pour aligner le faisceau.

Fixez la première plaque (idéalement la plus grande), elle servira de support.
Fixez y la seconde plaque.
Descendez le tube de la lentille jusqu'à ce que ce dernier touche la plaque (si le tube est trop petit, surélevez la plaque), puis serrez le tube pour qu'il reste bien en place.
Tracez un cercle sur la plaque en vous servant du tube comme guide, ce cercle sera la cible.
Remonter le tube puis déplacer la tête d'une valeur connu pour pouvoir retirer le tube.
Une fois le tube retiré, refaite ce même déplacement dans le sens inverse pour avoir la tête pile au dessus de la cible sans la lentille.
Tirez.
Ensuite pour faire le tire au plus proche du miroir, surélevez la seconde plaque (à l'aide de rouleau de bande adhésif par exemple). Cependant laissez assez d'espace pour que la la tête équiper de la lentille puisse ce déplacer.
Refaites l'aller retour de la tête pour y mettre le tube.
Une fois au dessus de la cible utilisez le tube pour visez au centre de la cible en faisant le plus attention à ne pas la tourner que possible.
Une fois la cible bien en dessous de la tête et fixé refaites le déplacement pour retirer le tube et tirez.

Maintenant vous pouvez ajuster le miroir et recommencer jusqu'à ce que les deux marques du laser soit confondu et dans la marge d'erreur. Ensuite vous pourrez remettre en place la lentille et tester la découpe d'un petit carré par exemple (dans une des plaques dont vous connaissez les paramètres de découpe) au quatre coin de la machine. Si un deuxième carré apparaît, c'est que le faisceau touche la buse, alors recommencez l'alignement.

Sinon félicitation votre machine est complétement opérationnelle !!

Tips supplémentaire[modifier | modifier le wikicode]

Vous pouvez graver un cercle de 5mm de rayon au centre de la cible pour avoir un visuel plus claire sur la marge d'erreur.
Idéalement choisissez une puissance qui permette de bruler que peu l'adhésif pour avoir qu'une petite marque mais assez visible pour être le précis possible
Bien que réalisable seul, il vaut mieux faire cette manipulation à deux car elle peut s'avérer très casse tête et longue. Choisissez une personne pour tirer et le second pour régler le miroir et n'hésiter pas à alterner et à débattre sur la manipulation à faire.
Vous pouvez placer un boue d'adhésif sur la cible après un tir si cela laisse suffisamment visible la marque du tir, cela vous aidera à distinguer clairement les deux marque après un second tir et de ne pas trop bruler la cible.
