Découpeuse laser : Alignement du tube

Si vous avez changer le tube du laser ou que votre faisceau est en dehors de la marge d'erreur alors vous devrez aligner le tube laser. Cette étape est très approximative et impossible à réussir à la perfection. Son but est de faire en sorte que le laser qui sort du tube tape le miroir avec un angle le plus proche de 45° (et aucun angle vertical).

Matériel[modifier | modifier le wikicode]

assurez vous d'avoir :

une découpeuse laser à CO2 à régler avec son tube
un ordinateur
de quoi desserrer les support du tube (généralement des clé Allen)
du ruban adhésif de marquage
de cible rentrant dans les trous devant les miroirs (18mm de diamètre avec une croix passant par le centre et rejoignant le bord
un niveau à bulle (ou mieux, un niveau numérique)

Principe[modifier | modifier le wikicode]

Description[modifier | modifier le wikicode]

Comment modifier l'orientation du tube[modifier | modifier le wikicode]

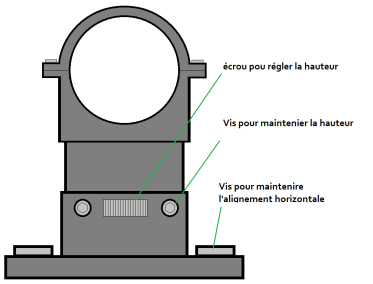

Comme on le voit dans le schéma ci-dessus, l'orientation du tube dépend de la position des deux supports. Chacun de ces supports à ajustable de droite à gauche à la main et de haut en bas avec un écrou à visser ou dévisser. Pour pouvoir bouger un support vous devrez d'abord desserrer les vis qui le maintiennent. Mais attention il ne faut jamais avoir plus d'une zone dévissée (pas même au sein du même support) pour éviter que tout votre réglage soit ruiné par maladresse. Donc toujours serrer les vis après avoir modifié un réglage.

Objectif[modifier | modifier le wikicode]

L'objectif est d'avoir le tube le plus droit et centré que possible. Cependant il est quasiment impossible d'avoir tube parfait et un faisceau qui tape le centre de tous les miroirs. Puisque le miroir 1 (le premier que le faisceau rencontre en face du tube) est parfaitement immobile et capable d'être réglé avec beaucoup de précision l'imprécision du tube qui sera amplifiée cour de votre activité d'entretien de la machine sera corrigé avec ce miroir.

Pour ce faire on va fixer une cible dans le trou de visé (qui est attaché au miroir entre ce dernier et le tube) et faire des petits tirs de laser dedans.

Fixer les cibles[modifier | modifier le wikicode]

Vous aurez deux types de cible à savoir placer correctement (Attention il ne faut JAMAIS avoir plus d'une cible sur la machine sinon vous bloquerez le faisceau) :

Cible pour miroir 1 et 2 :[modifier | modifier le wikicode]

Il s'agit des cible ronde, placez les dans le trou de visé qui se trouve juste devant le miroir en essayant d'avoir les 2 axes de la cible le plus droit possible.

Puis fixez là avec de l'adhésif (ce dernier doit être assez transparent pour laisser apparaître les axes.

Régler la hauteur[modifier | modifier le wikicode]

Pour avoir un faisceau vraiment à plat utilisez le niveau à bulle. Une fois que le niveau indique que le tube est droit, monter le tube progressivement jusqu'à atteindre le centre de la cible. Pour cette étape il est primordial de s'assurer que la machine est elle même de niveau.

Régler l'axe horizontal[modifier | modifier le wikicode]

Cette seconde étape est beaucoup plus complexe.

Avant de commencer à régler le tube, on va regarder le décalage que le tube a déjà.

Contrôler le décalage du tube[modifier | modifier le wikicode]

Pour voir le décalage du tube on va utiliser une cible sur le miroir 2.

Visez le centre de la cible sur le miroir 1 en ne bougeant que le support à l'avant du tube.
Placez le miroir 2 à son point le plus éloigné du miroir 1 (avec sa cible toujours en place) et tirez.
Placez le miroir 2 au plus proche du miroir 1 et tirez.
À l'aide du miroir 1 essayez d'aligner le faisceau et recommencez (à partir de la ligne 2) jusqu'à ce que les marques apparaissent confondu.

Si les deux marques sont dans la marge d'erreur (5mm à partir du centre), alors vous avez terminé le réglage du tube ainsi que l'alignement du faisceau entre ces deux miroirs, pensez à bien resserrer ce dernier ainsi que les écrous de blocage du miroir avant de refermer la machine.

Aligner les supports du tube[modifier | modifier le wikicode]

Malheureusement comme dit plus haut cette étape est assez approximative et son imperfection est corrigé par la suite dans processus d'alignement des miroirs, cependant si l'alignement des supports n'est pas assez bon vous devrez quand même recommencer.

Puisque l'on sait que le faisceau passe forcément par le centre de la cible du miroir 1, on déduit que le support arrière est plus éloigné du centre on va donc bouger ce dernier.

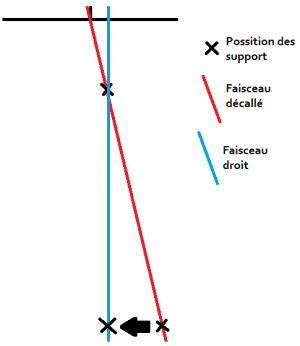

La position des points confondu par rapport au centre de la cible correspond au décalage entre le support à l'avant et celui de l'arrière (si les points sont vers la droite par rapport au centre alors le support est trop à droite) comme on peut le voir sur le schéma si dessus.

Déplacez le support arrière comme pour le rapprocher du support avant (voir schéma de droite).
Réalignez le faisceau qui part du miroir 1 pour contrôler le nouveau faisceau.
Si il est toujours en dehors de la marge (ou que vous voulez vraiment le perfectionner) recommencez à la partie d'avant (en visant le centre de la cible du miroir 1 en ne bougeant seulement l'avant du tube.

Cette technique marche aussi pour l'axe vertical des supports.

Et félicitation vous avez un tube assez droit pour faire fonctionner la machine et le faisceau entre le miroir 1 et 2 est parfaitement droit.

Cette étape peut être particulièrement longue à cause du nombre de fois qu'il faut aligner le faisceau partant du miroir 1 mais une fois bien fixer le tube ne devrait pas être reréglé s'il n'est pas changé.
