Trombinoscope

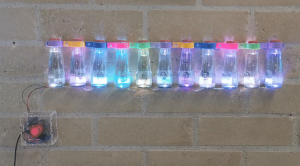

Image[modifier | modifier le wikicode]
Description[modifier | modifier le wikicode]

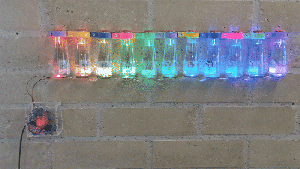

Sélecteur aléatoire de personnes à l'aide d'un seul bouton et d'une bande/panneau NeoPixel.
Conçu pour les salles de classe, les ateliers ou les activités de groupe ludiques, il permet d'attribuer des tâches de manière aléatoire, du balayage du sol à la tournée de bières !
Si le bouton est pressé 1 fois, 1 personne est désignée. S'il appuyé 2 fois, 2 personnes sont désignées, etc...
Projet réalisé lors pour l'onboarding du 30.06.2025
Difficulté[modifier | modifier le wikicode]
Débutant
Durée[modifier | modifier le wikicode]
3 heures
Lieu[modifier | modifier le wikicode]
Fab Lab
Equipement, outils and BOM (bill of materials)[modifier | modifier le wikicode]
- Bouteilles de San Bitter
- 1 Ruban LED Neopixel (WS2812/2813)
- 1 Bouton poussoir
- 1 Arduino (n'importe quel modèle)
- Plaque Plexi ou Bois de x mm d'épaisseur pour la boîte du bouton
Sécurité[modifier | modifier le wikicode]
- Précautions avec le fer à souder (brûlures, fumées).
- Ne pas brancher les LED sans alimentation stable.
- Ne pas boire toutes les bouteilles de San Bitter pendant l’atelier, même si c’est la partie la plus fun. 😉
Préparation[modifier | modifier le wikicode]
- Préparer les fichiers laser (DXF/SVG).
- Préparer les fichiers STL pour les supports 3D.
- Vérifier que le code compile sur l’Arduino choisi.
- Tester le ruban LED avec un sketch simple.
Instructions[modifier | modifier le wikicode]
Etape 1[modifier | modifier le wikicode]
Vider (Boire) toutes les bouteilles de San Bitter
Etape 2[modifier | modifier le wikicode]

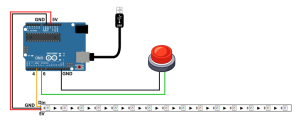

Brancher/braser le ruban led et le bouton poussoir selon le diagramme ci-dessous
Etape 3[modifier | modifier le wikicode]
Découper au laser la boîte qui accueillera l'électronique
Etape 4[modifier | modifier le wikicode]
Mettre l'électronique dans la boîte en plexi
Etape 5[modifier | modifier le wikicode]
Imprimer en 3D les supports à bouteilles.
Etape 6[modifier | modifier le wikicode]
Imprimer sur papier les visages et les coller derrière les bouteilles
Etape 7[modifier | modifier le wikicode]
Coller le ruban led en positionnant les LED sous les bouteilles correspondantes
Conseils (to-do / not do)[modifier | modifier le wikicode]
Ne pas boire tous les San Bitter d'un coup au risque d'un mal de ventre :-)
Vidéos, présentations, dessins[modifier | modifier le wikicode]
Dessins techniques, code[modifier | modifier le wikicode]
https://github.com/onlfait/Trombinoscope
Date[modifier | modifier le wikicode]
04.09.2025
Crédits[modifier | modifier le wikicode]
Annie Bard, Célia Steinmetz, Shannon Sykes, Kevin Oulevey, Paddy Condevaux, Christophe Cachin, Cristina Olivotto, Marion Real, Bérengère Iragne, Adam Martinez
Dans le cadre de l'atelier onboarding du 30.06.2025
Licence CC-BY-SA GPLv3
Financé par[modifier | modifier le wikicode]
Autofinancé
